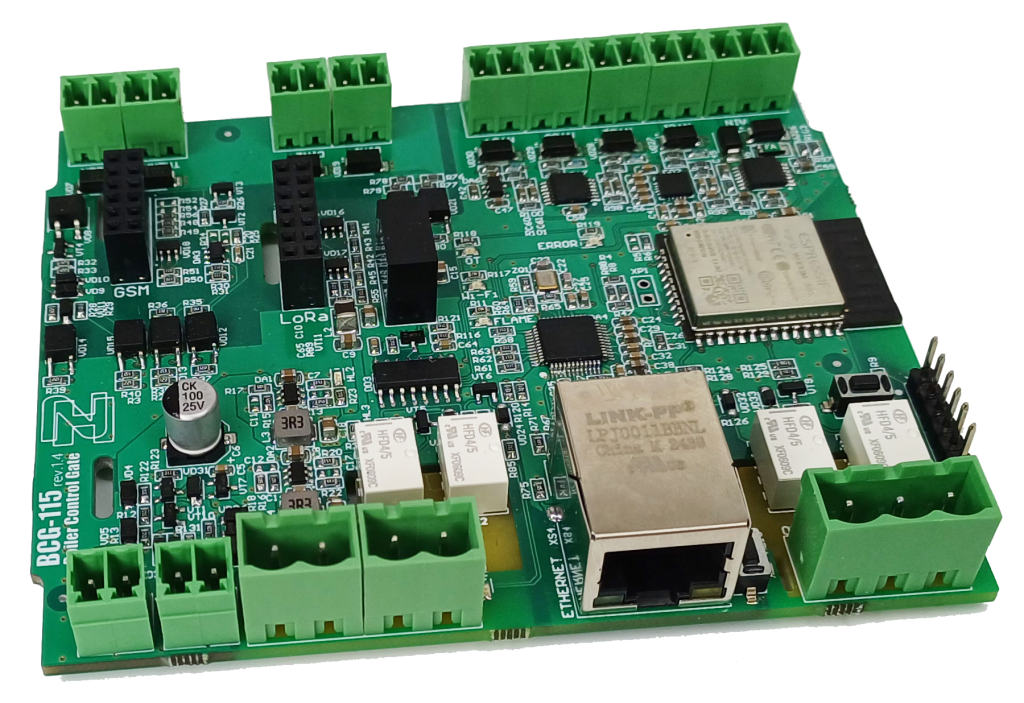

Контроллер отопления NEVOTON BCG-1.1.5-E – предназначен для дистанционного управления котлом (газовым или электрическим) и вспомогательным оборудованием в котельной. Управление котлом осуществляется, как в автоматическом (ПЗА), так и в ручном режимах. Устройство обменивается данными по протоколу OpenTherm с котлом системы отопления и дает возможность пользователю управлять параметрами работы котла.
Контроллер имеет два независимых релейных выхода, которые позволяют управлять подключенными внешними приборами (например: лампами освещения, электрическими приводами, клапанами, электро-замками и т.д.). Кроме этого, наличие релейного выхода позволяет управлять практически любым котлом, даже не оснащенным протоколом OpenTherm.
Устройство также имеет релейный блок для управления сервоприводом трехходового клапана.
BCG-1.1.5-E может управлять двумя котлами:
1. Основным — по протоколу OpenTherm;
2. Резервным — через реле (в случае отсутствия цифровой шины по принципу вкл/выкл).
Управление котлом возможно через:
- мобильное приложение «НЕВОТОН-АВТОМАТИКА»;
- встроенный web-интерфейс с возможностью работы с расширенными настройками;
- встроенный протокол MQTT.
Основные улучшения Контроллера BCG-1.1.5-E по сравнению с предыдущей версией BCG-1.1.3-WF:
- Возможность управление сервоприводом трёхходового клапана,
- Подключение датчиков температуры NTC10К до 4 штук,
- Возможность подключения трёхпроводного датчика давления с выходным напряжением 0–5 В постоянного тока,
- Возможность подключения резервного источника питания,
- Возможность подключения к сети через Ethernet,
- Возможность подключения радиодатчиков LoRa (при условии подключения доп. модуля LoRa). Модуль LoRa и датчики находятся в стадии завершения тестирования,
- Добавлено два дискретных входа (DI),
- Добавлен второй релейный выход.
Совместим с котлами.
Указаны не все марки котлов.
Поддержка котлом шины OpenTherm указана в руководстве пользователя на конкретную модель котла.
У некоторых моделей котлов необходимо производить дополнительные настройки для работы по цифровой шине.
В этом помогает техническая поддержка.
Приложение НЕВОТОН АВТОМАТИКА
Технические характеристики
| Характеристики питания контроллера: | |
| - Номинальное напряжение питания Устройства | 12 В |
| - Допустимый диапазон напряжения питания Устройства | 9–14 В |
| - Род тока | постоянный |
| - Максимальный потребляемый тока, не более | 2 А |
| Входы и выходы: | |
| - Количество портов протокола «OpenTherm» | 2 шт |
| - Количество дискретных входов | 2 шт |
| - Количество релейных выходов | 2 шт |
| - Номинальное коммутируемое напряжение реле | не более 24 В |
| - Коммутируемый ток реле | не более 0,5 А |
|
- Количество выходов управления сервоприводом трехходового крана (клапана) |
1 шт |
| Характеристики каналов информационного обмена: | |
| - Спецификация радиоканала (Wi-Fi) | IEEE 802.11 b/g/n |
| - Версия протокола MQTT-клиента | 3.1.1 |
| - Спецификация проводного канала LAN | IEEE 802.3. |
| Климатические условия при эксплуатации: | |
| - Температура воздуха | от + 5 до + 40 °С |
| - Влажность, не более | 80 % (при + 25 °С) |
| - Степень защиты корпуса | IP20 |
| Массогабаритные показатели: | |
| - Габариты, не более | 96х108х58 мм |
| - Масса, не более | 170 г |
|
Контроллер отопления BCG-1.1.5-Е |
1 шт. |
|
| Датчик температуры NTC10k 3950 | 4 шт. |
|
|
Руководство пользователя и гарантийный талон |
1 шт. |
|
| Потребительская тара | 1 шт. |
Для полноценного функционирования контроллера необходимо дополнительно приобрести следующие компоненты:
- Кабель для подключения по протоколу OpenTherm.
Рекомендуется использовать кабель Витая пара. Обратите внимание, что необходимую длину кабеля следует рассчитать самостоятельно, исходя из расстояния между контроллером и котлом.- Источник питания (блок питания).
Необходимо приобрести блок питания с характеристиками:Номинальное напряжение питания Устройства ................................... 12 В;
Допустимый диапазон напряжения питания Устройства………..…...9–14 В;
Род тока ........................................................................................ постоянный;
Максимальный потребляемый тока, не более ........................................ 2 А;
ВНИМАНИЕ! Необходимо соблюдать полярность.
Поддерживаемые команды протокола OpenTherm
0 - Статус (пламя горелки, наличие ошибки, включенные контура)
1 - задание уставки котловой воды
5 - код ошибки
18 - давление
25 - текущая температура котловой воды
26 - текущая температура ГВС
27 - температура с уличного датчика
28 - температура обратного контура
48 - границы температуры ГВС - минимальная и максимальная
49 - границы температуры котловой воды - минимальная и максимальная
56 - задание уставки температуры ГВС
