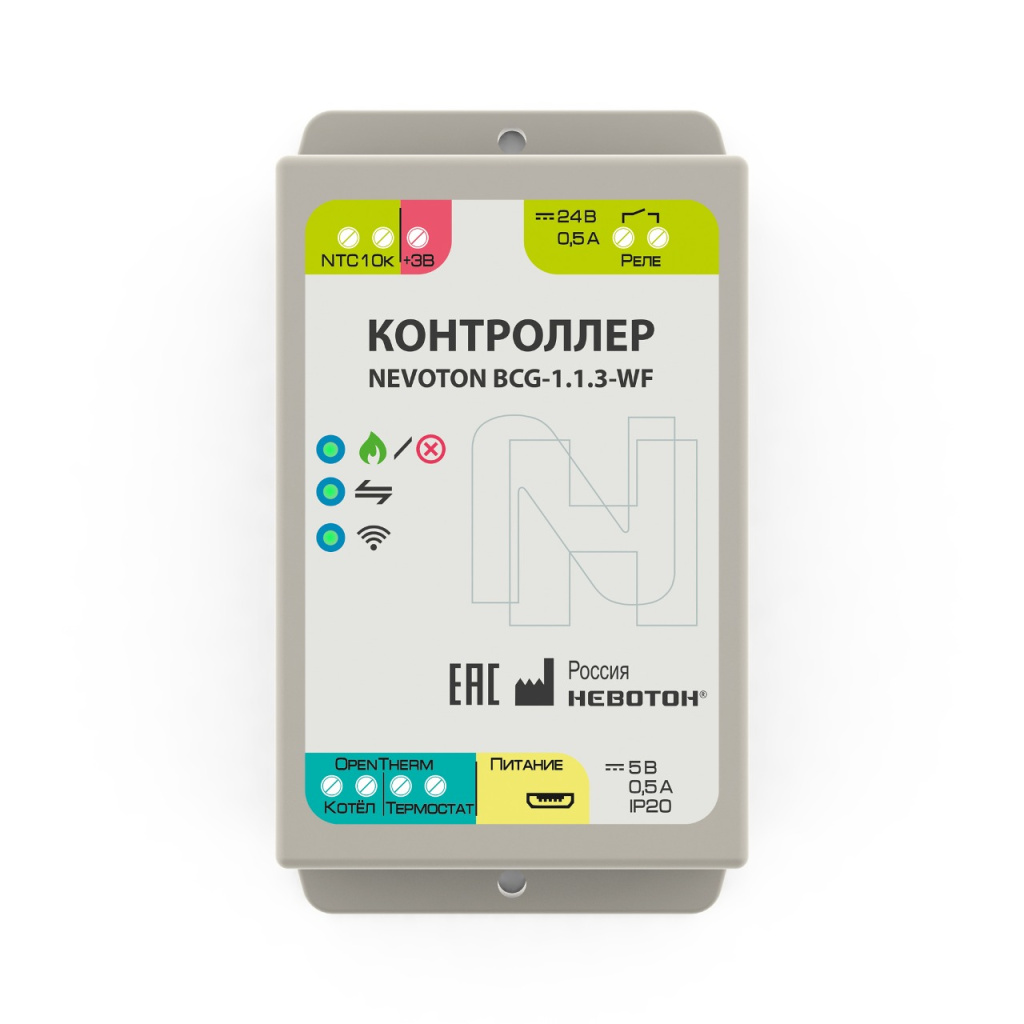

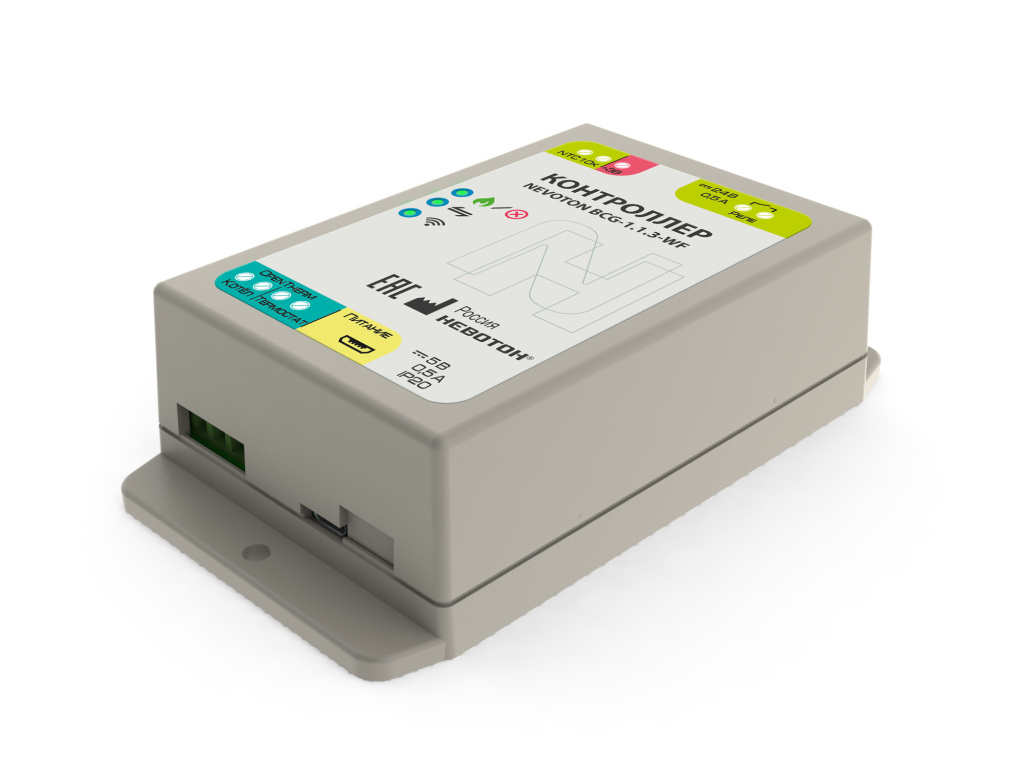

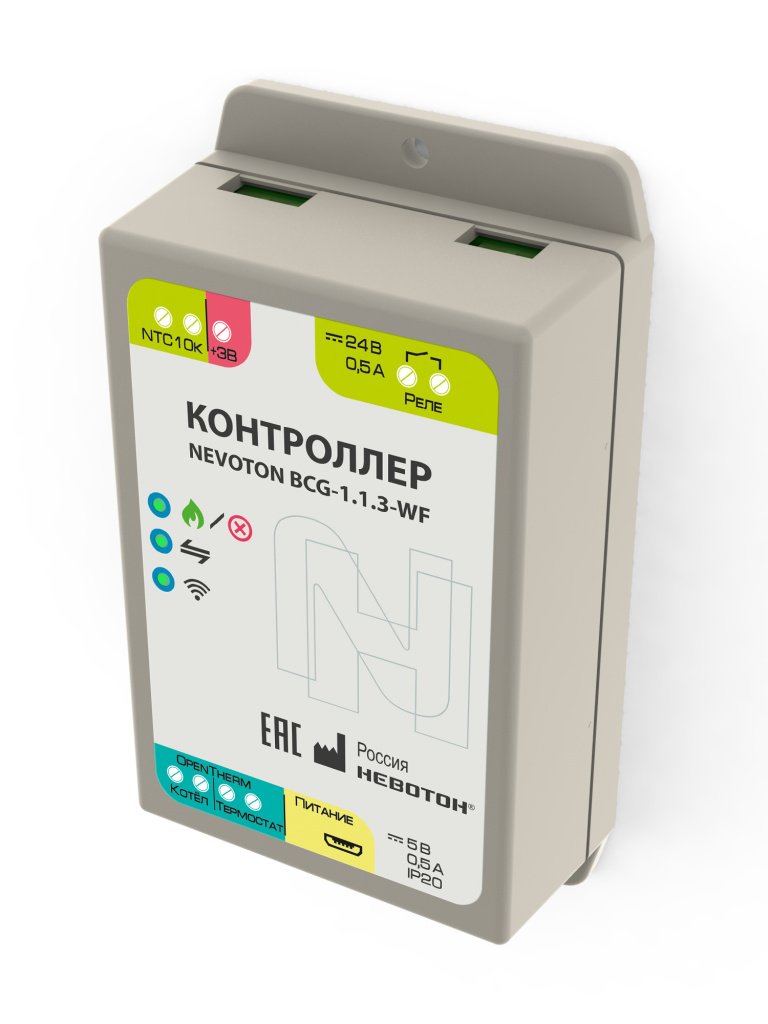

Отопительный контроллер работает по протоколу OpenTherm. Управление котлом через приложение или веб-интерфейс.
Подробности

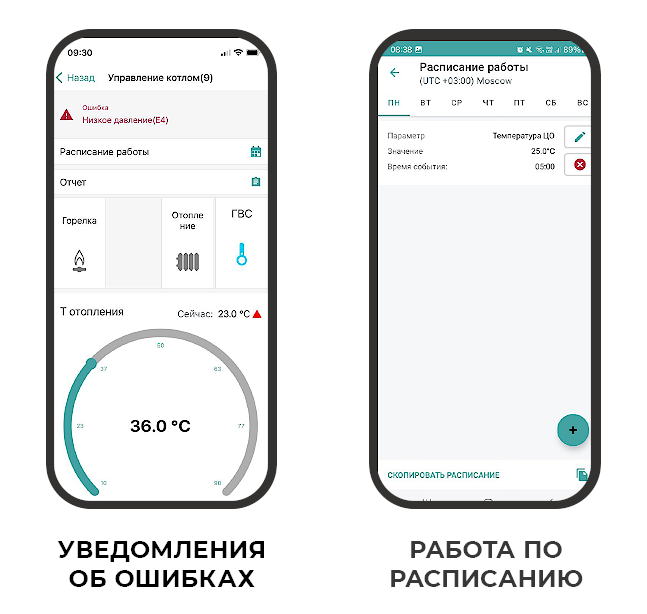

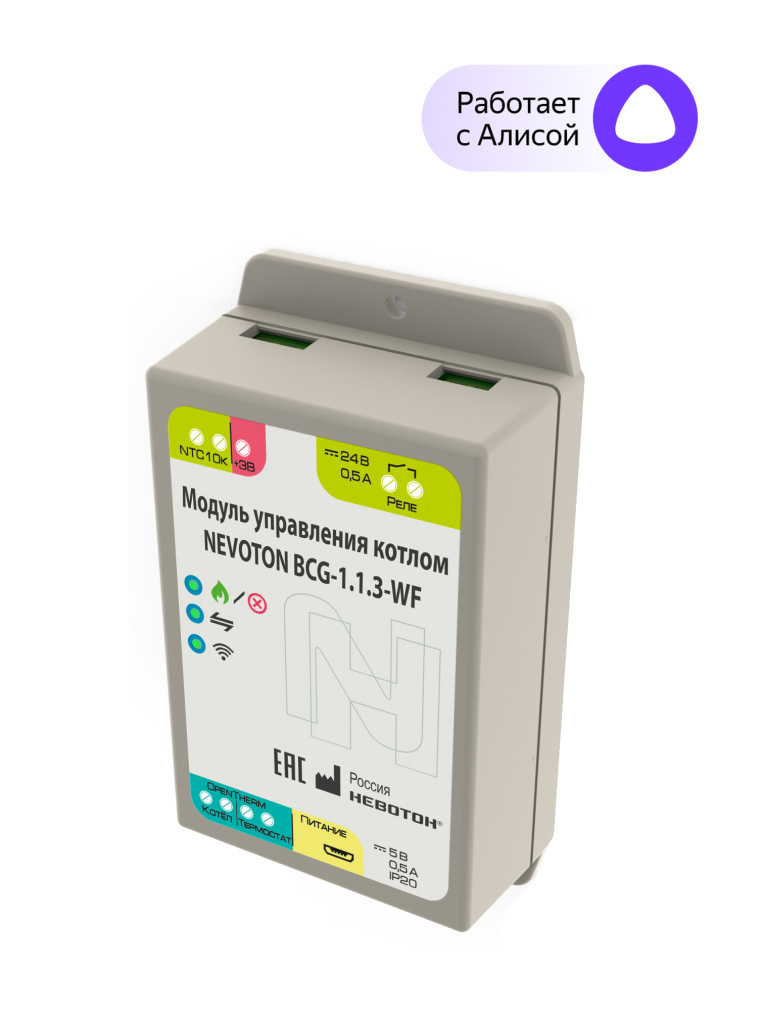

Отслеживайте ошибки котла и не беспокойтесь о состоянии отопительной системы на расстоянии с контроллером NEVOTON BCG-1.1.3-WF. На экране телефона можно видеть ошибки котла и текущие настройки: включённость горелки, температура центрального отопления, температура ГВС, уличная температура, давление в контуре отопления. При управлении по цифровой шине OpenTherm контроллер не включает и выключает горелку котла, а плавно изменяет мощность её горения, приспосабливаясь к теплопотерям помещения. Данный способ управления продлевает ресурс котла и снижает затраты на энергопотребление.
Контроллер может управлять двумя котлами:
1. Основным — по протоколу OpenTherm,
2. Резервным — через реле (в случае отсутствия цифровой шины по принципу вкл/выкл).
Указаны не все марки котлов. Поддержка котлом шины OpenTherm указана в руководстве пользователя на конкретную модель котла. У некоторых моделей котлов необходимо производить дополнительные настройки для работы по цифровой шине. В этом помогает техническая поддержка.
Контроллер может управлять двумя котлами:
1. Основным — по протоколу OpenTherm,
2. Резервным — через реле (в случае отсутствия цифровой шины по принципу вкл/выкл).
Ключевые преимущества
- Подходит для электрических и газовых котлов
- Wi-Fi-управление котлом со смартфона через мобильное приложение и веб-интерфейс
- Оповещения об ошибках котла через PUSH-уведомления

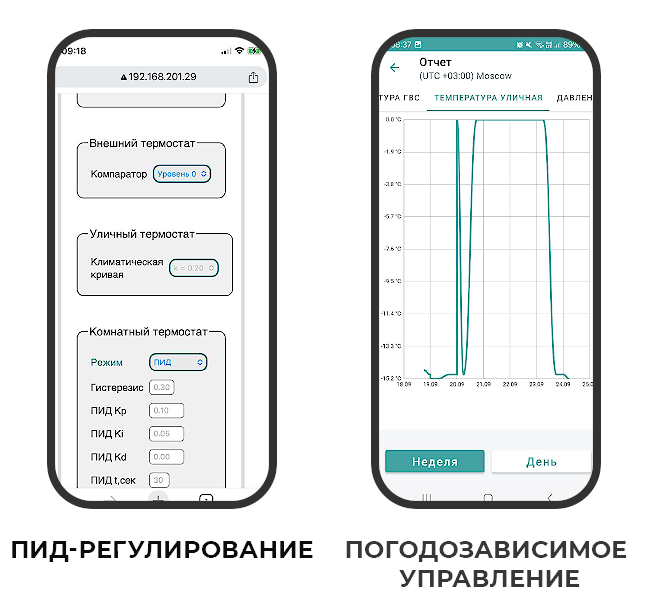

- ПИД-регулирование
- Погодозависимое управление: система автоматически может регулировать климат в помещении в зависимости от текущей температуры на улице
- Настройка работы по расписанию на каждый день недели
- Можно подключить на собственный сервер или организовать полную сетевую изоляцию
- Интуитивно понятный интерфейс, настройка занимает 5-10 минут
- Работа с внешним комнатным термостатом (к модулю подключается комнатный термостат по протоколу OpenTherm)
- Работа в режиме комнатного термостата (при подключении датчика температуры NTC10k – входит в комплект поставки)
- Интегрируется в систему «Умный дом»
- Сертифицировано
- Сервер на территории РФ
- Адаптер для подключения к котлу не требуется!
Совместим с котлами
Указаны не все марки котлов. Поддержка котлом шины OpenTherm указана в руководстве пользователя на конкретную модель котла. У некоторых моделей котлов необходимо производить дополнительные настройки для работы по цифровой шине. В этом помогает техническая поддержка.
Протестировано на котлах
Устройство полностью протестировано в нашей лаборатории и нашими партнерами — поставщиками отопительных котлов.
Обновление ПО контроллера
Актуальная версия прошивки 1.97.21 Обновить прошивку можно, запросив файл у тех. поддержки. Сообщите в чате ID контроллера и вашу текущую версию прошивки.
Способы управления котлом
- через встроенный web-интерфейс с возможностью работы с расширенными настройками,
- через встроенный API-интерфейс или протокол MQTT,
- через мобильное приложение «НЕВОТОН-АВТОМАТИКА».
Приложение НЕВОТОН АВТОМАТИКА
Партнёры
Документы
Декларация ЭМС автоматика до 31г.
713,5 кб

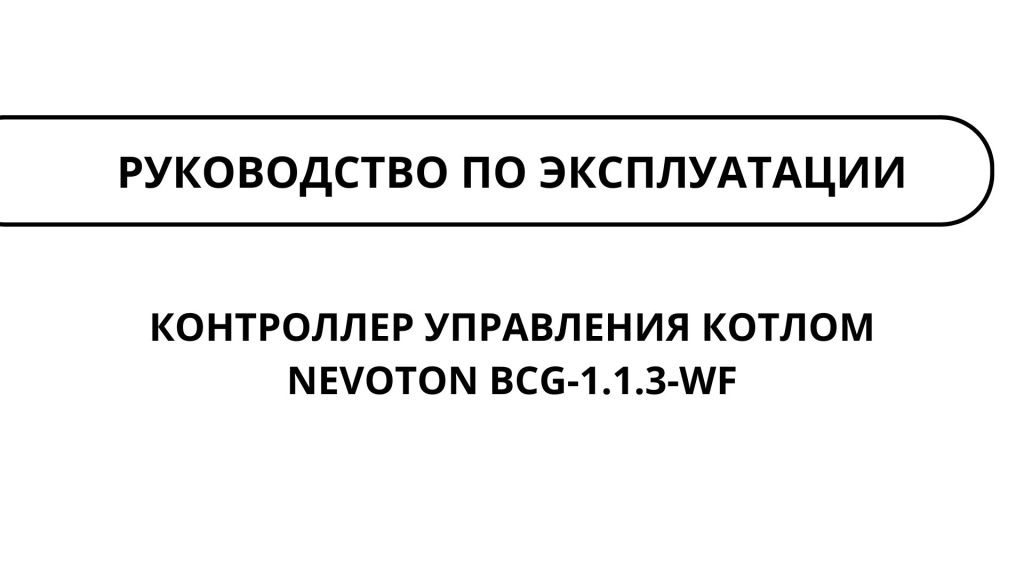

РЭ BCG-1.1.3-WF_v1.4
4,2 мб
Технические характеристики
Характеристики питания Устройства:– Номинальное напряжение питания Устройства ........................................................... 5 В;
– Диапазон питающих напряжений Устройства ........................................... от 4,5 до 5,5 В;
– Род тока .............................................................................................................. постоянный;
– Максимальный потребляемый тока, не более ........................................................... 0,5 А;
Характеристики каналов входов:
– Число портов протокола «OpenTherm» ... 2 шт. (для подключения котла и термостата);
– Напряжение на клеммах «OpenTherm», не более ...................................................... 24 В;
– Тип подключаемого датчика температуры ........... NTC10K, с характеристикой «3950»;
– Количество подключаемых датчиков температуры ................................................. 1 шт.;
– Период опроса входных сигналов .............................................................................. 10 мс;
Характеристики каналов выходов:
– Число дискретных каналов выхода ............................................................................ 1 шт.;
– Тип каналов выхода .................................................релейный, нормально-разомкнутый;
– Номинальное коммутируемое напряжение постоянного тока, не более ................. 24 В;
– Коммутируемый ток, не более ..................................................................................... 0,5 А;
– Ток на выходе с напряжением 3 В, не более .............................................................. 10 мА;
Характеристики каналов информационного обмена:
– Спецификация радиоканала (Wi-Fi) ...................................................... IEEE 802.11 b/g/n;
– Версия протокола MQTT-клиента .................................................................................. 3.1.1;
Массогабаритные показатели:
– Габариты, не более ........................................................................................... 130х75х37 мм;
– Масса, не более ................................................................................................................ 220 г;
Климатические условия при эксплуатации:
– Температура воздуха .................................................................................... от + 5 до + 40 ℃;
– Влажность, не более .................................................................................. 80 % (при + 25 ℃);
– Степень защиты корпуса .................................................................................................. IP20.
Контроллер |
Датчик температуры |
Провод для |
 Провод с блоком питания (в подарок) |
Отвёртка |
Руководство пользователя |
Поддерживаемые команды протокола OpenTherm
0 - Статус (пламя горелки, наличие ошибки, включенные контура)
1 - задание уставки котловой воды
5 - код ошибки
18 - давление
25 - текущая температура котловой воды
26 - текущая температура ГВС
27 - температура с уличного датчика
28 - температура обратного контура
48 - границы температуры ГВС - минимальная и максимальная
49 - границы температуры котловой воды - минимальная и максимальная
56 - задание уставки температуры ГВС
