Акция
Артикул:
000519
Устройство сбора и передачи данных, опрашивает однофазные счетчики электроэнергии Меркурий.
Подробности
9 685 ₽
14 900 ₽
-35%
Экономия 5 215 ₽
Варианты цен
9 685 ₽
14 900 ₽
-35%
Экономия 5 215 ₽
В наличии
В корзину
Купить в 1 клик
Модуль опроса счетчиков NEVOTON PCR-6.0.1-E – это устройство сбора и передачи данных (УСПД), которое осуществляет удаленный мониторинг показаний счетчиков энергоресурсов: одно-, и трехфазных электрических счетчиков типа Меркурий, счетчиков воды, газа, тепла и т.п. с импульсными выходами, устройств автоматики и цифровых термометров. Применение УСПД NEVOTON PCR-6.0.1-E освобождает пользователя от рутинных операций «визуального» съема показаний счетчиков. Все показания подключенных счетчиков доступны пользователю УСПД в мобильном приложении «НЕВОТОН АВТОМАТИКА» или в web-интерфейсе.
Особенности модуля опроса счетчиков NEVOTON PCR-6.0.1-E
- питание от сети ~220 В;
- работа через Wi-Fi или Ethernet;

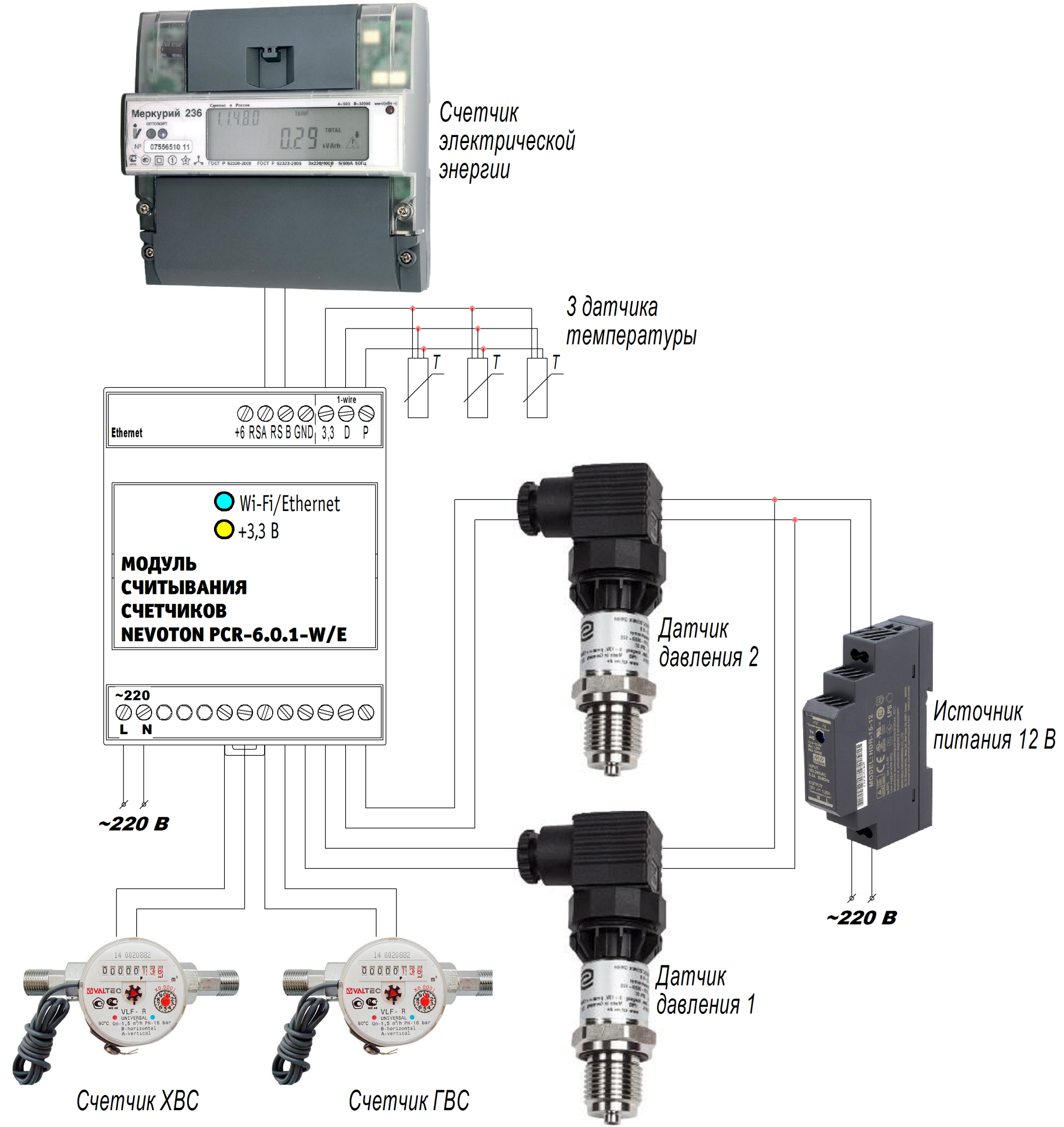

- опрашивает однофазные счетчики электроэнергии Меркурий типа 200, 201, 203, 206;
- опрашивает трехфазные счетчики электроэнергии Меркурий типа 230, 231, 233, 234, 236;
- можно подключать по интерфейсу RS485 счетчики электрической энергии Меркурий с собственным источником питания;
- выдает напряжение питания для работы телеметрического интерфейса счетчика электроэнергии Меркурий, в случае если требуется для работы считывающего интерфейса;
- имеет «прозрачный» режим работы для настройки счетчиков Меркурий через программу Конфигуратор от производителя счетчиков;

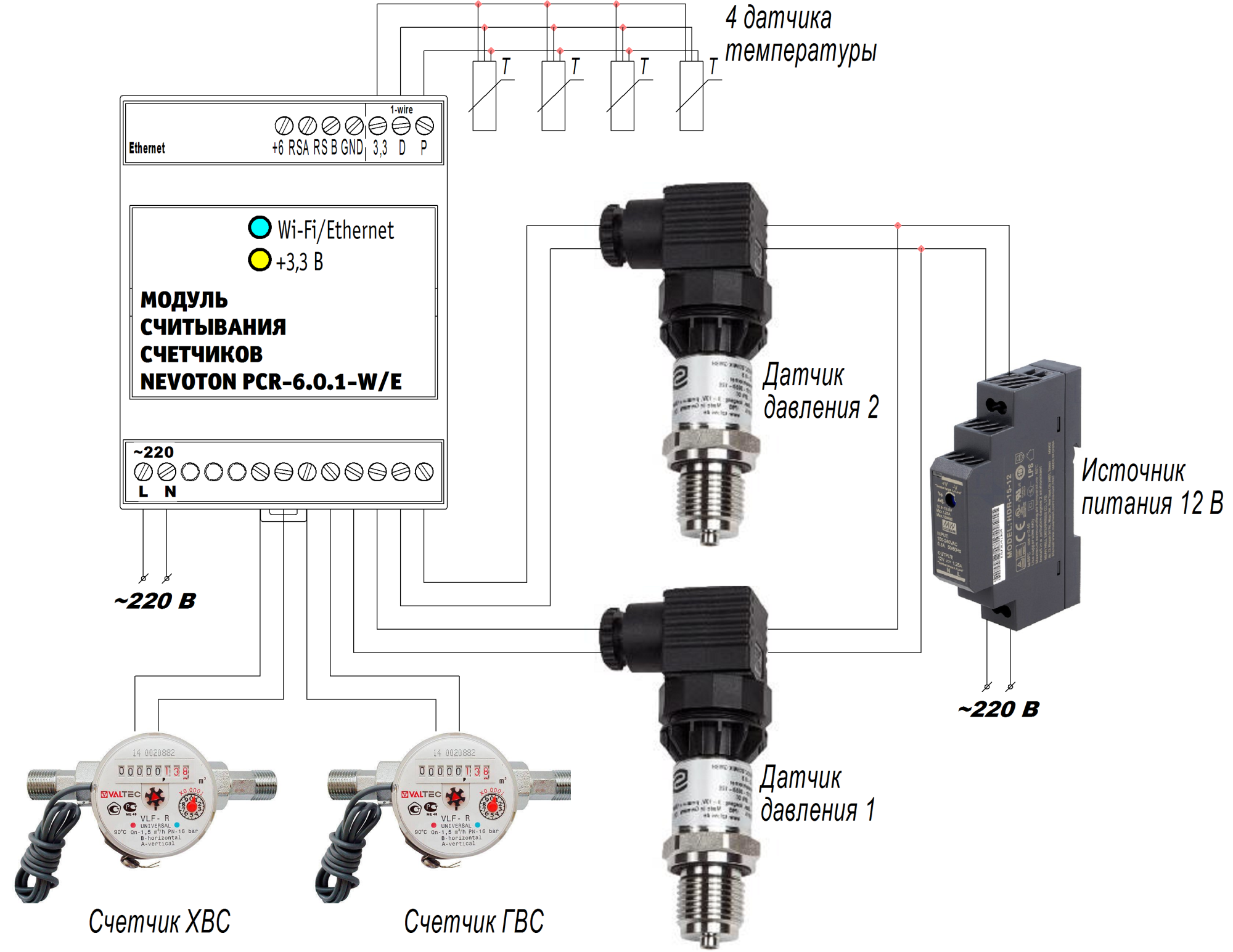

- опрашивает два импульсных счетчика (например, воды, газа, тепла);
- опрашивает два подключенных устройства с аналоговыми выходами «0…10 В»;
- опрашивает четыре цифровых датчика температуры DS18B20 подключаемых по шине 1-wire;
- дистанционный контроль получаемых показаний и состояния подключенных счетчиков и оборудования автоматики;
- встроенное резервное питание, гарантирующее непрерывность учета показаний импульсных счетчиков при пропадании напряжения сети ~220 B;
- работает с любым контроллером автоматики по открытому API интерфейсу и протоколу MQTT;
- работает с контроллером автоматики или программными средами управления (IRIDIUM, DOMOTICZ) через протокол MQTT или API;
- устройство полностью готово к работе – не требуется дополнительных адаптеров, переходников и т.п.;
- простой и удобный Web интерфейс управления;
- работает через мобильное приложение «НЕВОТОН АВТОМАТИКА» (доступно для Android и iOS).
- монтируется на DIN-рейку;
- гарантийный срок 12 месяцев.
Интерфейсы PCR-6.0.1-E
- RS-485;
- Wi-Fi;
- Ethernet;
- API;
- MQTT.
| Номинальное напряжение питания | 220 В |
| Диапазон питающих напряжений | от 198 до 242 В |
| Род тока | переменный |
| Частота тока | 50 Гц |
| Количество входов интерфейса RS-485 | 1 шт.(4-ре клеммы) |
| Количество дискретных каналов входов | 2 шт. |
| Тип выхода опрашиваемого дискретного оборудования | «сухой контакт» |
| Количество аналоговых каналов входов | 2 шт. |
| Тип выхода опрашиваемого аналогового оборудования | «0...10 В» |
| Количество каналов входов типа 1-wire |
1 шт. (до 4-х подключаемых датчиков); цифровые датчики температуры типа DS18B20 |
| Максимальный ток на входе 1–wire при подключении 4-х датчиков, не более | 50 мА |
| Максимальное напряжение на входах Устройства (кроме 1–wire), не более | 24 В |
| Период опроса входных сигналов | 10 мс |
| Спецификация радиоканала (Wi-Fi) | IEEE 802.11 b/g/n |
| Спецификация (стандарт) Ethernet | IEEE 802.3, 10/100 Мбит/с |
| Тип разъема Ethernet | RJ45 |
| Версия протокола MQTT-клиента | 3.1.1 |
| Версия интерфейса REST API | v.1.0 |
| Масса, не более | 220 г |
| Тип подключаемого однофазного счетчика электрической энергии | Меркурий, типа200, 201, 203, 206, кроме 203.2TD |
| Тип подключаемого трехфазного счетчика электрической энергии | Меркурий, типа230, 231, 233, 234, 236 кроме 203.2TD |
| Габариты, не более | 72х59х95 мм |
| Масса, не более | 150 г |
| Тип элемента питания | CR2032 |
| Напряжение элемента питания | 3 В |
| Температура воздуха | от +5 до + 40 С |
| Влажность, не более | 80 % (при + 25 С) |
| Степень защиты корпуса | IP20 |
Статьи
Автоматика
В современном домохозяйстве очень важно контролировать расход ресурсов, чтобы оптимизировать затраты на обслуживание дома. Очень удобно это делать с помощью нового модуля считывателя счетчиков Nevoton PCR-6.0.1-E.
В этом модуле предусмотрена возможность подключения двух счетчиков воды с герконовым выходом (например, Valtec VLF-R, Норма СВКМ-15УИ и др.). Вместо одного из счетчиков воды можно подключить счетчик газа с датчиком IN-Z61.
Автоматика
—
14.10.2019
Платформа iRidium Mobile может использоваться в двух вариантах.
Первый вариант - это только визуализация состояния автоматики на панелях управления. Функции сервера автоматики выполняет оборудование сторонних производителей (контроллеры автоматики). Такой вариант использования называется панельным.
Второй вариант - это реализация функций сервера автоматики и визуализация состояния данных с этого сервера и прочего оборудования автоматики на панелях управления.
Автоматика
—
14.10.2019
Контроллер WirenBoard 6 (далее WB6) работает на встроенном программном MQTT-брокере. Каждый датчик и устройство ввода-вывода этого контроллера, публикует свои данные в топиках этого брокера. Подключить наш модуль PCR-6.0.1-E к контроллеру WB6 – это значит публиковать данные модуля в определенных топиках его MQTT-брокера. Настроим модуль PCR-6.0.1-E для работы с MQTT- брокером. Для этого в WEB-интерфейсе модуля откроем вкладку MQTT. На этой вкладке зададим IP-адрес MQTT-брокера (он совпадает с IP-адресом контроллера Wirenboard), номер порта брокера (по умолчанию для WB6 он должен быть 1883), логин и пароль, если в самом WB6 они настроены.
Автоматика
—
09.10.2019
В сегменте DIY большой популярностью пользуется opensource-сервер автоматики Domoticz. Его отличает возможность интеграции в рамках одного проекта большого количества устройств автоматики с разнообразными интерфейсами.
Автоматика
—
09.10.2019
Для использования данных с модуля PCR-6.0.1-E в системе домашней автоматики на базе контроллера Fibaro Home Center 2 (Fibaro HC2) надо добавить виртуальное устройство VD_Счетчики. Это виртуальное устройство обращается за данными к модулю PCR-6.0.1-E с помощью API HTTP-GET запросов, обрабатывает ответы модуля в JSON-формате, и записывает показания счетчиков в глобальные переменные контроллера Fibaro HC2.
