Артикул:
000514
Автономное управление подключенными светодиодными лентами по сигналам от управляющих датчиков.
Подробности
Модуль управления светодиодными лентами NEVOTON LSC-8.8.1 предназначен для автоматического управления освещением. Модуль обеспечивает автономное управление подключенными светодиодными лентами по сигналам от подключенных управляющих датчиков. С модулем NEVOTON LSC-8.8.1 могут использоваться любые датчики типа «сухой контакт» и «открытый коллектор» (например, инфракрасные датчики приближения, герконы и т.п.) с напряжением питания 5, 12 или 24 В. Модуль может размещаться в стеновых шкафах, нишах, гардеробных. Датчики могут быть размешены в полках, направляющих откатных дверей и т.д. Мощность подключенных светодиодных лент ограничена только мощностью источника питания лент. Модуль имеет различные варианты работы (свечение лент по сигналам одного датчика, индивидуальное свечение ленты от «своего» датчика), а также, позволяет управлять яркостью лент, настраивать время их «разгорания» и «затухания». Модуль управления светодиодными лентами может плавно управлять яркостью светодиодных лент от подключенного диммера.
Интерфейсы подключения модуля управления светодиодными лентами NEVOTON LSC-8.8.1:
Особенности NEVOTON LSC-8.8.1
- питание от сети ~220 В;
- можно подключить 8 независимых светодиодных лент;
- для питания светодиодных лент требуется внешний источник питания. Мощность подключенных светодиодных лент ограничивается только источником питания;
- позволяет выбирать напряжение питания для подключенных датчиков: 5, 12 или 24 В;
- опрашивает 8 подключенных датчиков типа «сухой контакт» и «открытый коллектор»;
- имеет 9 режимов яркости подключенных лент;
- имеет 5 режимов управления временем «разгорания» и «затухания» светодиодных лент;
- позволяет плавно управлять яркостью светодиодных лент от подключенного диммера или от другого внешнего устройства по сигналу «0…10 В»;
- монтируется на DIN-рейку;
- гарантийный срок 12 месяцев.
Интерфейсы подключения модуля управления светодиодными лентами NEVOTON LSC-8.8.1:
- 8 выходов для подключения светодиодных лент;
- 8 подключаемых датчиков типа «сухой контакт» и «открытый коллектор»;
- Вход «0…10 В» для установки яркости светодиодных лент

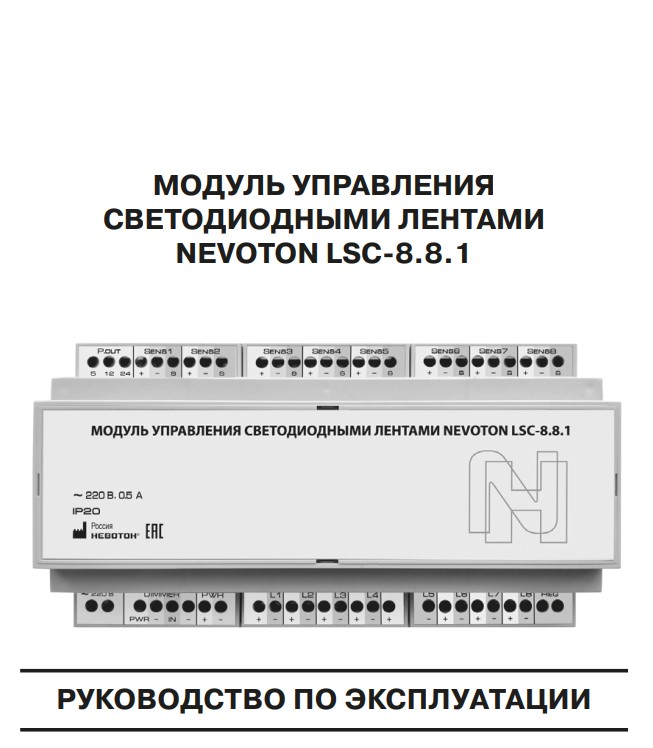

Документы
Характеристики питания Устройства:
Характеристики каналов входов:
Характеристики подключаемого светодиодного оборудования:
Массогабаритные показатели:
Климатические условия при эксплуатации:
| Номинальное напряжение питания устройства | 220 В |
| Диапазон питающих напряжений устройства | от 198 до 242 В |
| Диапазон питающих напряжений устройства | от 198 до 242 В |
| Род тока | переменный |
| Частота тока | 50 Гц |
| Максимальный потребляемый ток, не более | 0,5 А |
Характеристики каналов входов:
| Количество входов для подключения датчиков | 8 шт. |
| Номинальное напряжение на клеммах датчиков, не более | 5, 12 или 24 В |
| Количество аналоговых каналов входов | 1 шт. |
| Тип входа опрашиваемого аналогового оборудования | «0…10 В» |
Характеристики подключаемого светодиодного оборудования:
| Количество каналов для подключения светодиодного оборудования | 8 шт. |
| Подключаемая нагрузка на каждый канал, не более | 72 Вт |
| Номинальное напряжение питания светодиодного оборудования | 24 В |
| Минимальная мощность внешнего источника питания | 10 Вт на каждый метр светодиодной ленты |
Массогабаритные показатели:
| Габариты Устройства, не более | 160х90,5х58 мм |
| Масса, не более | 350 г |
Климатические условия при эксплуатации:
| Температура воздуха | от + 5 до + 40 °С |
| Влажность, не более | 80 % (при + 25 °С) |
| Степень защиты корпуса | IP20 |
