Обзор электродов для электрофореза

Существует достаточно широкий ассортимент электродов, которые можно использовать для проведения процедуры электрофореза: это могут быть одноразовые электроды из токопроводящей бумаги, одноразовые полостные электроды, металлические электроды, электроды из токопроводящей резины, многоразовые электроды с токопроводящей тканью.

От такого выбора у любого человека голова пойдет кругом, поэтому давайте разберемся во всем по порядку.

Одноразовые электроды из токопроводящей бумаги.

Для проведения процедуры с этими электродами необходимо хорошо смочить электрод (водой, физраствором или лекарством) и наложить его на кожу белой стороной вниз, после чего к серому слою присоединить токоподвод с зажимом, зафиксировать электрод на теле и выставить необходимый уровень тока. Важно не допускать контакта токопроводящего слоя с кожей пациента во время проведения процедуры!

Достоинства:

• Не требуют стерилизации
• При необходимости можно резать и придавать нужную форму
• Легко утилизируются

Недостатки:

• При необходимости провести больше 1 курса процедур получается достаточно дорого.
• Подходят только для использования с профессиональными аппаратами для электрофореза, например ЭЛФОР-проф. Для использования с портативными аппаратами Элфор и ЭЛФОР-плюс необходимо докупать отдельно разъёмы «крокодил».

Полостные электроды всегда одноразовые, предназначены для проведения электрофореза в различных полостях пациента. Все эти электроды продаются в стерильной заводской упаковке. Существует несколько видов полостных электродов:

• Десневой
• Ректально-вагинальный
• Эндоназальный-эндоуральный

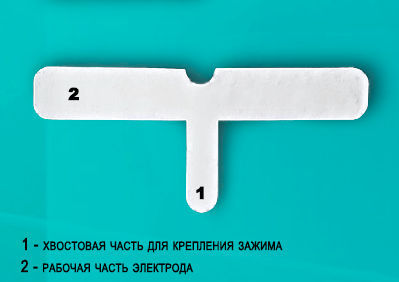

Десневой электрод

Также как и одноразовые бумажные электроды производится на основе токопроводящей бумаги. Имеет трехслойное строение:

    1. Серый – токопроводящий слой;
    2. Белый – гидрофильная прокладка;
    3. Цветной – токоизолирующий наружный слой

Для проведения процедуры электрод необходимо хорошо смочить физраствором или лекарственным средством, примерно на 1 см отогнуть токоизоляционный слой в хвостовой части электрода, подсоединить туда разъем типа «крокодил» соединенный с токоподводом и наложить электрод таким образом, чтобы белый слой соприкасался со слизистой частью десны.

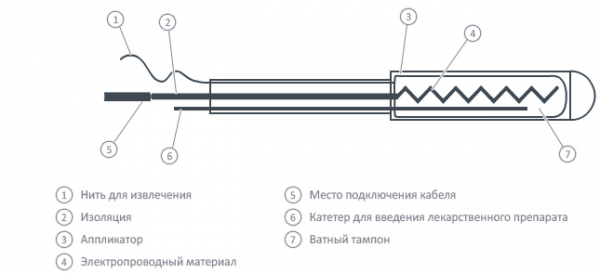

Ректально-вагинальный электрод.

Выполнен на основе ватного тампона, внутри которого по всей длине проложен электропроводный материал. В электроде предусмотрен катетер для введения лекарственного вещества, аппликатор для аккуратного введения в полость и нить для извлечения по окончании процедуры.

Для проведения процедуры электрод необходимо ввести внутрь полости с помощью аппликатора, затем удалить аппликатор, с помощью шприца ввести в катетер лекарство (оно равномерно распределится по всему объему тампона), после чего необходимо аккуратно извлечь катетер из тампона. К разъёму на конце провода подключается токоподвод аппарата ЭЛФОР-плюс или ЭЛФОР-проф.

Эндоназальный-эндоуральный электрод.

Эндоназальный электрод представляет собой ватный тампон, внутри которого проходит электропроводный шнур (он обеспечивает равномерное распределение тока по поверхности электрода) на наружной части шнура расположен разъём для подключения токоподвода аппарата ЭЛФОР-плюс или ЭЛФОР-проф.

Для проведения процедуры электрод надо хорошо смочить физраствором или лекарством, ввести в полость носа (или уха) и соединить электрод с аппаратом для электрофореза.

Многоразовые электроды с токопроводящей тканью.

Физиотерапевтические электроды изготавливают из нескольких слоев хлопчатобумажной ткани, между слоями которой расположен слой электропроводной углеродной ткани.

Такая ткань устойчива к действию агрессивных сред (кислоты, щелочи) и лекарственных веществ, обладает высокой электропроводностью. Такие электроды подходят для многоразового использования, они устойчивы к термообработке (можно кипятить для стерилизации).

Электроды с токопроводящей тканью используют для увеличения площади введения лекарственного вещества. Для проведения процедуры внутрь кармашка, на одной из сторон электрода, вкладывают штатный электрод аппарата для электрофореза (например, из токопроводящей резины, как в случае с аппаратом Элфор). Штатный электрод может иметь совсем небольшую площадь, например 4х5 см, но за счет слоя углеродной ткани ток, подающийся на резиновый электрод, будет равномерно распределяться на всю площадь тканевого электрода.

Достоинства:

• Многоразовые
• Экономичные
• Можно использовать с любыми аппаратами

Недостатки:

• Требуется периодическая стерилизация (кипячение)

Электроды из токопроводящей резины.

Изготавливаются из специальной резины, в состав которой входит токопроводящий компонент. Такими электродами комплектуются многие современные аппараты для электрофореза, например Элфор, ЭЛФОР-плюс и ЭЛФОР-проф. Такие электроды используют как базовые, именно на них поступает ток от токоподвода.

Для проведения процедуры с помощью резинового электрода нужно самостоятельно изготовить гидрофильную прокладку толщиной 7-8 мм из хлопчатобумажной фланели (или любой другой х/б ткани). Прокладку надо хорошо смочить (водой, физраствором или лекарством) и положить под электрод, так чтобы он не соприкасался с кожей пациента. Также можно использовать специальные физиотерапевтические электроды с токопроводящей тканью (о них рассказывалось выше).

Металлические электроды.

Для производства таких электродов можно использовать практически любой металл, чаще всего используют листовые свинец или медь, толщина листа 0,5-1 мм. Преимуществом тонкого листового металла является достаточная мягкость, что позволяет изготовить электроды любого типоразмера.

К металлическим электродам предъявляются строгие требования, на них должны отсутствовать: острые углы, шероховатости и неровности на поверхности, а также заусеницы на металле, т.к. любые дефекты поверхности могут нарушить равномерное распределение тока по поверхности и вызвать болевые ощущения у пациента.

В современной медицине металлические электроды используются очень редко, все современные аппараты комплектуются электродами из токопроводящей резины.
