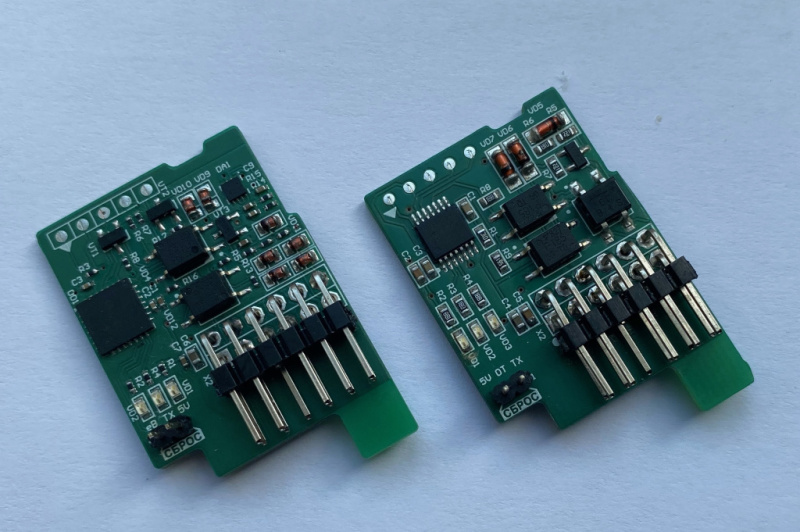

Платы расширения Wiren Board для котлов с OpenTherm и eBus
Всего в контроллер WB6 можно установить до трех таких модулей и это позволяет построить на основе WB6 недорогой и надежный контроллер котельной, с каскадом котлов и управлением смесительным и прямым контурами отопления и контуром ГВС. Для управления отопительными контурами, к контроллеру нужно подключить дополнительные модули реле WB-MR6C.
Рассмотрим конкретный пример. В котельной работают два котла. Котловой контур отделен от системы отопления (СО) гидроразделителем. После гидроразделителя теплоноситель разбирается контурами отопления по мере необходимости.
.png "каскадирование котлов - схема(W).png")
Теплые полы обогреваются контуром со смесителем. В узле смесителя используется свой циркуляционный насос, смесительный трехходовой клапан с сервоприводом и резистивный датчик температуры для поддержания заданной температуры. В зависимости от типа сервопривода для управления, им может понадобится один или два релейных выхода. Еще один релейный выход нужен для управления циркуляционным насосом контура. Радиаторное отопление использует прямой узел с циркуляционным насосом, для управления которым понадобится один релейный выход. Узел приготовления ГВС содержит насос загрузки бойлера и насос циркуляции ГВС. Температура в бойлере контролируется NTC датчиком температуры, установленным в погружной гильзе.
Алгоритм управления оборудованием котельной можно реализовать средствами WB Rules или с помощью стороннего программного обеспечения (например, node-red).
