Артикул:
000529
Шлюз предназначен для работы в качестве подчиненного MODBUS устройства (slave) под управлением ПЛК, и используется для дистанционного управления котлом (газовым или электрическим) системы отопления.
Подробности

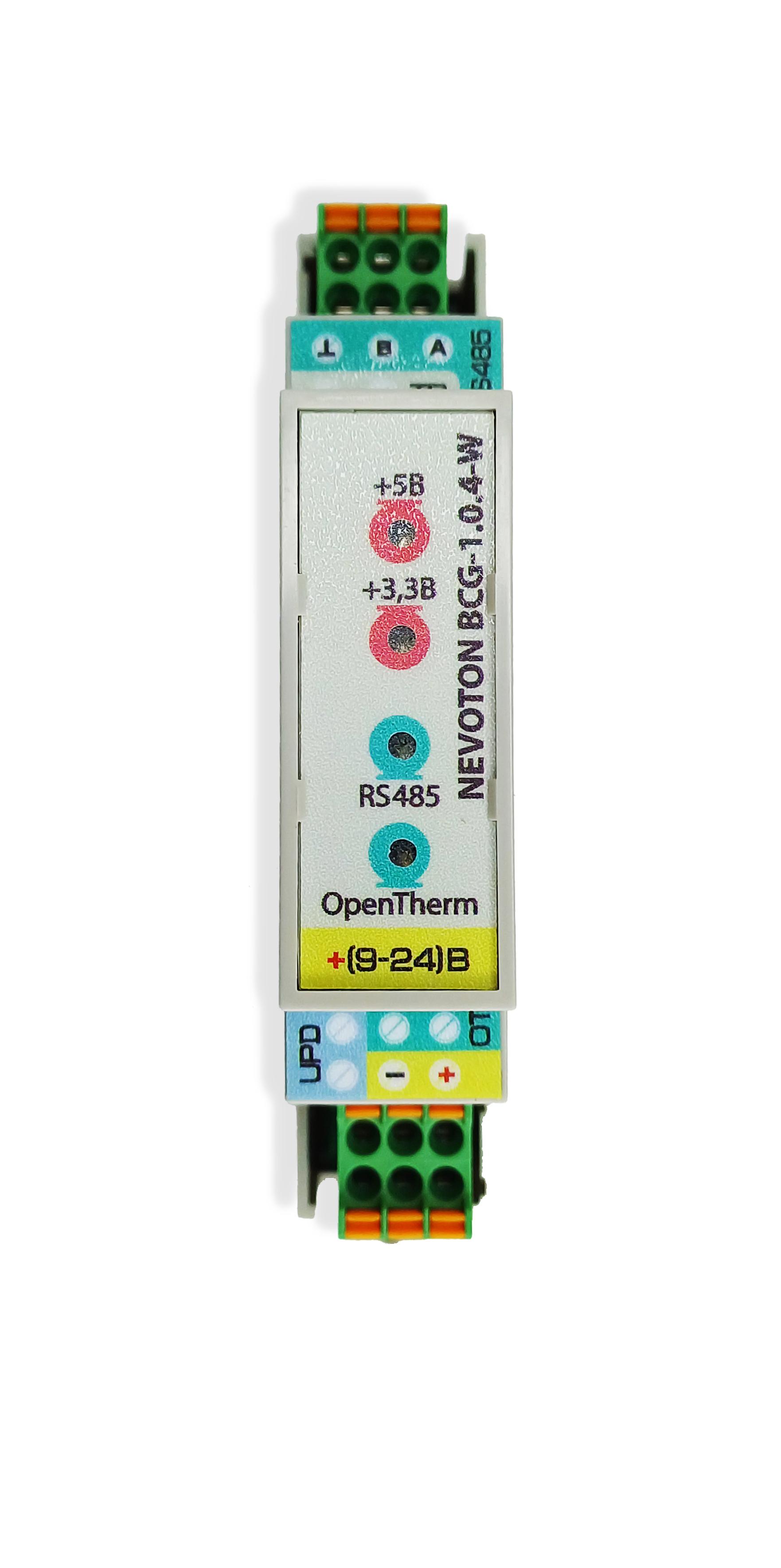

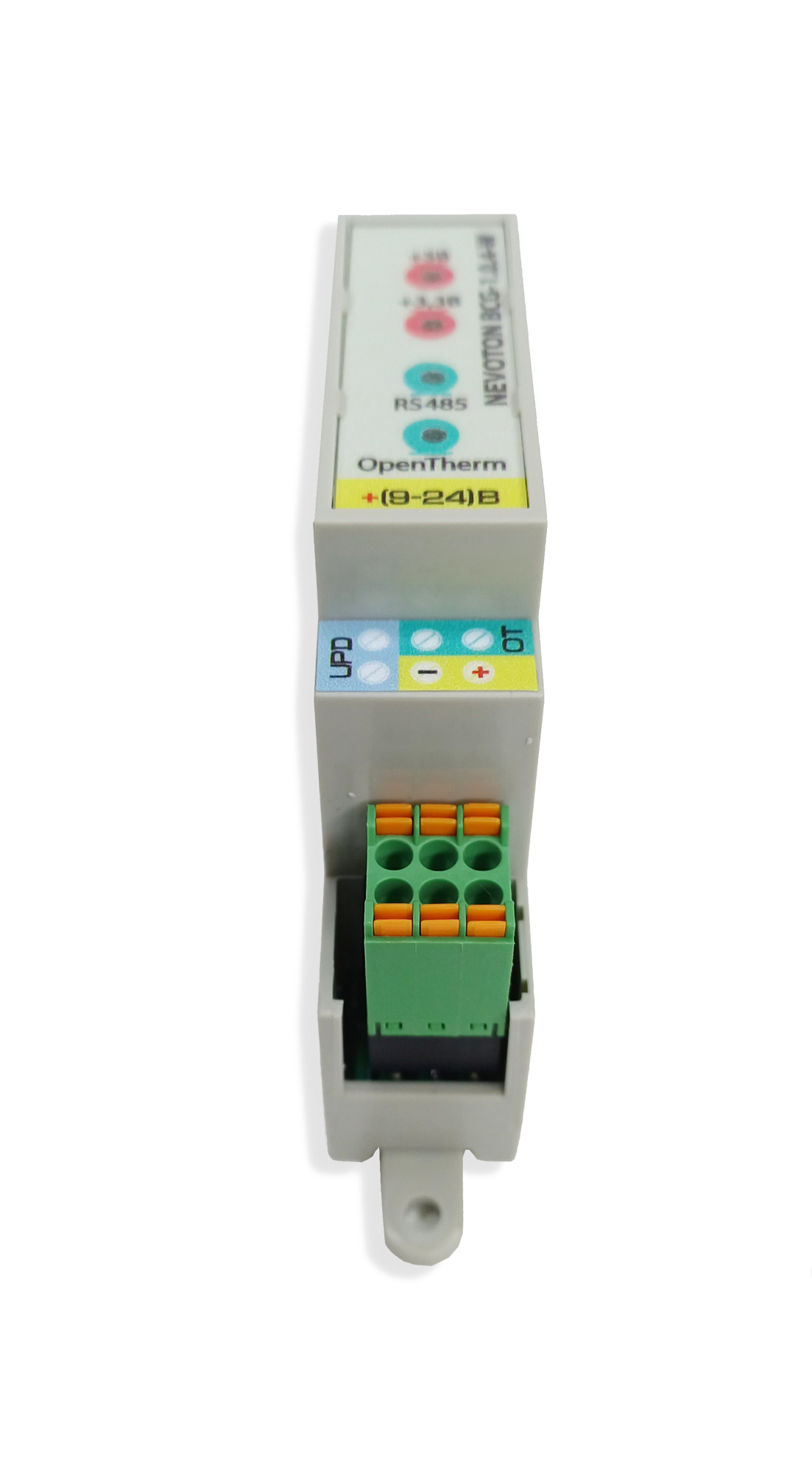

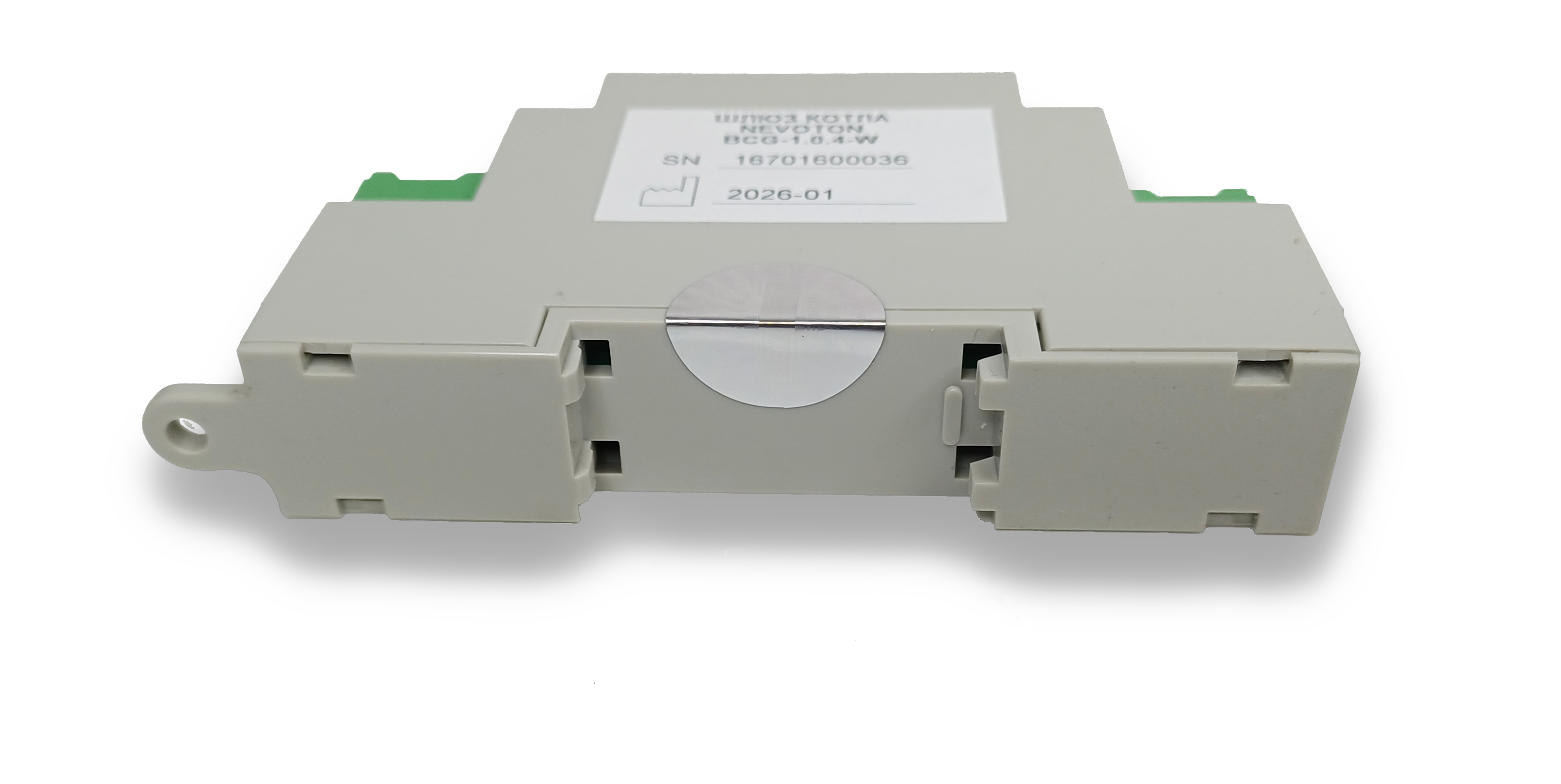

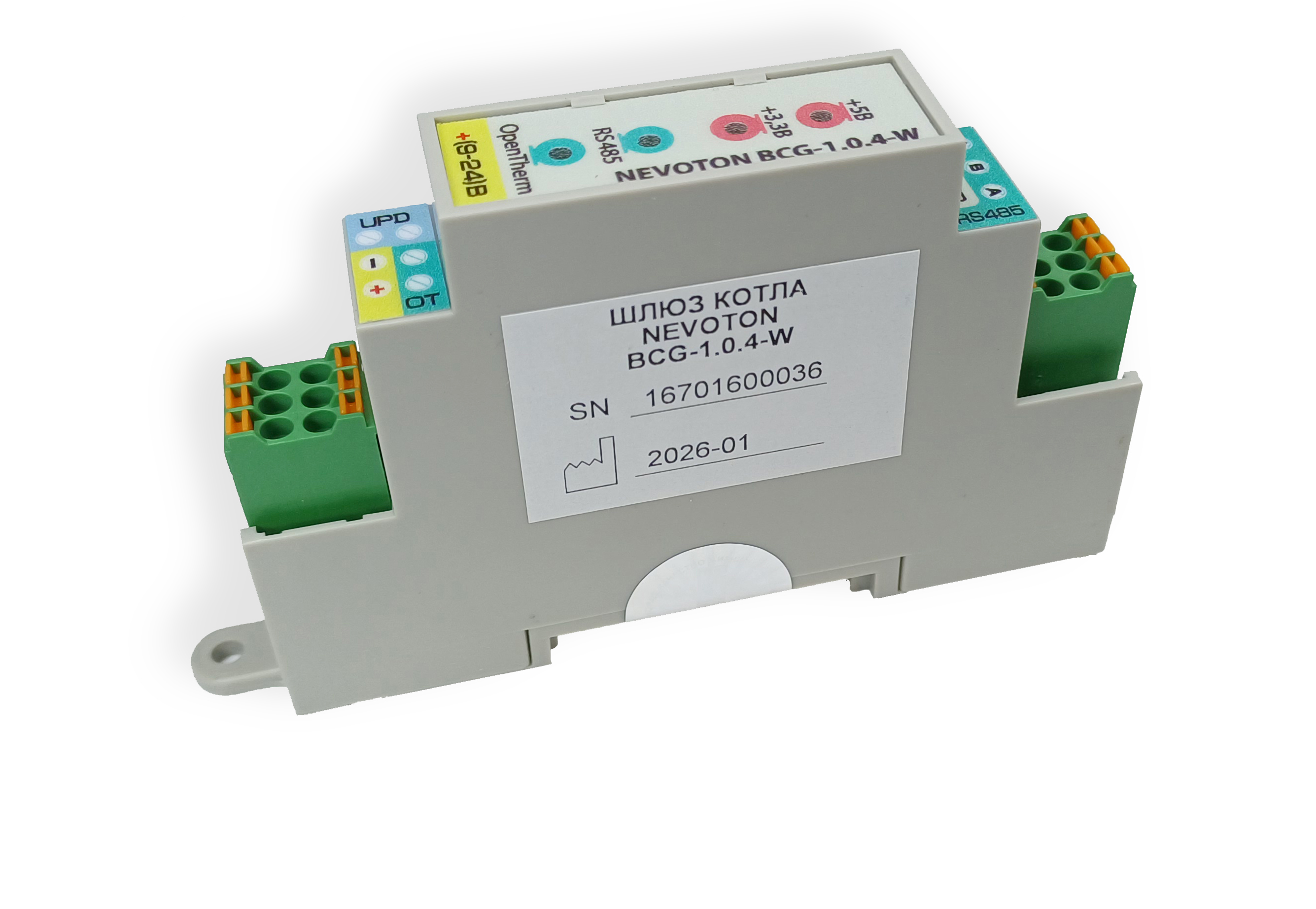

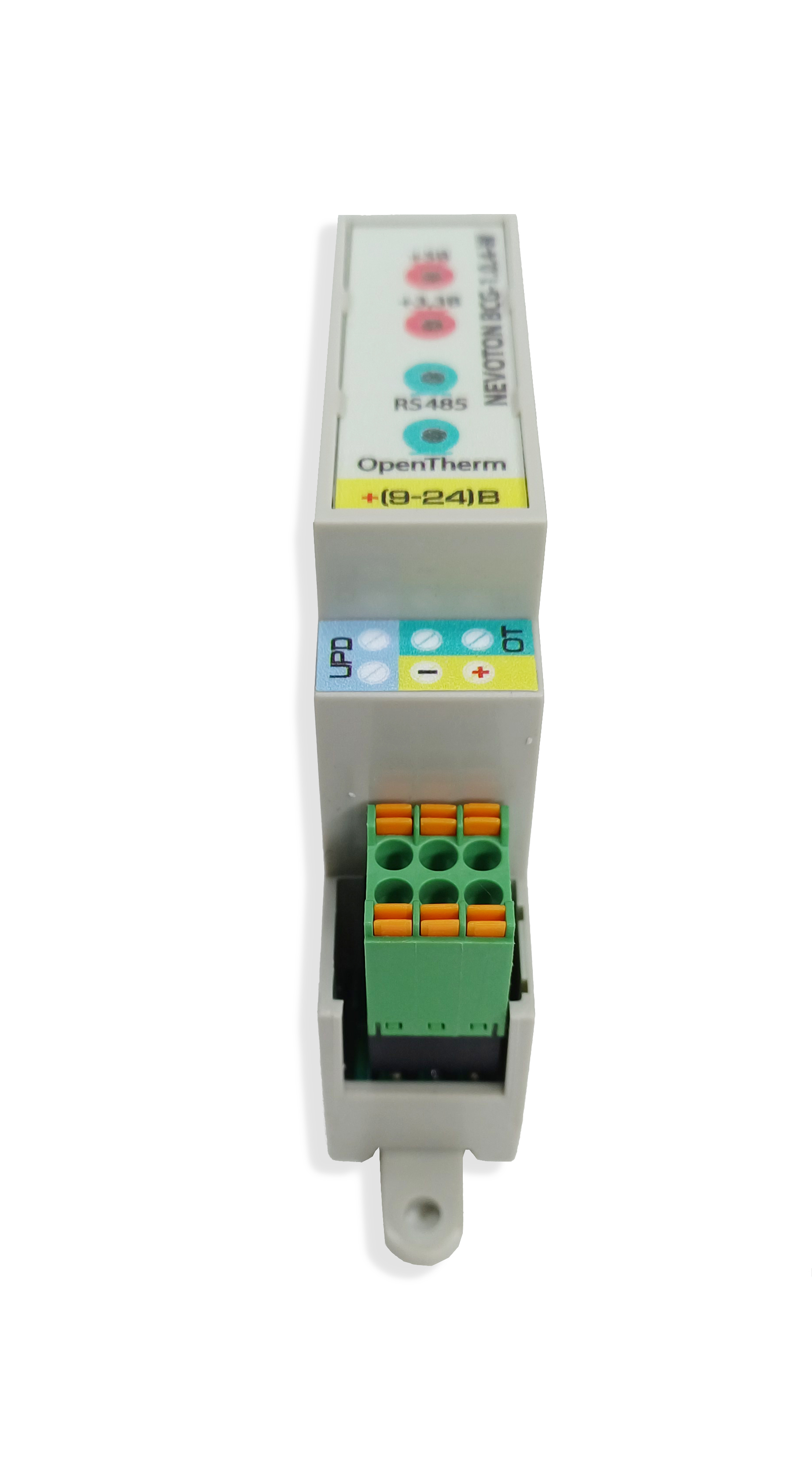

Шлюз OpenTherm – Modbus NEVOTON BCG-1.0.4-W предназначен для работы в качестве подчиненного MODBUS устройства (slave) под управлением ПЛК, и используется для дистанционного управления котлом (газовым или электрическим) системы отопления.
Управление устройством (шлюзом) осуществляется посредством чтения и записи регистров Modbus. В процессе работы устройство управляет котлом, выполняя функции внешнего термостата.
Это обеспечивает дистанционный контроль параметров котла, получение информации о его состоянии, ошибках, статусе горелки и других показателях.
Назначение Шлюза OpenTherm – Modbus NEVOTON BCG-1.0.4-W:
– удаленное управление котлом через ПЛК системы автоматизации;
– сбор данных с, подключенному к нему по протоколу «Opentherm», котла;
– установка желаемого значения температуры теплоносителя системы отопления, либо желаемого значения комнатной температуры;
– установка «предустановленной» климатической кривой;
– удаленный контроль состояния (в т.ч. кодов возникающих ошибок) и параметров работы котла, поддерживающего протокол OpenTherm.
Для обновления прошивки BCG-1.0.4-W скачайте единым архивом.
Управление устройством (шлюзом) осуществляется посредством чтения и записи регистров Modbus. В процессе работы устройство управляет котлом, выполняя функции внешнего термостата.
Это обеспечивает дистанционный контроль параметров котла, получение информации о его состоянии, ошибках, статусе горелки и других показателях.
Назначение Шлюза OpenTherm – Modbus NEVOTON BCG-1.0.4-W:
– удаленное управление котлом через ПЛК системы автоматизации;
– сбор данных с, подключенному к нему по протоколу «Opentherm», котла;
– установка желаемого значения температуры теплоносителя системы отопления, либо желаемого значения комнатной температуры;
– установка «предустановленной» климатической кривой;
– удаленный контроль состояния (в т.ч. кодов возникающих ошибок) и параметров работы котла, поддерживающего протокол OpenTherm.
Шлюз OpenTherm – Modbus NEVOTON BCG-1.0.4-W работает с программируемыми логическими контроллерами (ПЛК) производства компаний ОВЕН, Wiren Board, Lavritech, Loxone и прочими аналогичными устройствами, поддерживающими протокол Modbus.
Для обновления прошивки BCG-1.0.4-W скачайте единым архивом.
Характеристики питания Устройства:
– Номинальное напряжение питания Устройства .............................9 - 24 В;
– Род тока ..................................................................................... постоянный;
– Максимальный потребляемый ток, не более ..................................... 0,1 А;
Настройки интерфейса RS-485:
– Скорость передачи данных ................ 19200 бод (задано по умолчанию);
– Количество стоп-бит ................................................................. ............. 1;
– Контроль четности .......... без контроля четности (задано по умолчанию);
– Бит при передачи ....................................................................... ............ 8;
Массогабаритные показатели:
– Габариты, не более .............................................................. 100х58х18 мм;
– Масса, не более ..................................................................... ............. 75 г;
Климатические условия при эксплуатации:
– Температура воздуха ........................................................ от + 5 до + 40 °C;
– Влажность, не более .............................................. ....... 80 % (при + 25 °C).
– Номинальное напряжение питания Устройства .............................9 - 24 В;
– Род тока ..................................................................................... постоянный;
– Максимальный потребляемый ток, не более ..................................... 0,1 А;
Настройки интерфейса RS-485:
– Скорость передачи данных ................ 19200 бод (задано по умолчанию);
– Количество стоп-бит ................................................................. ............. 1;
– Контроль четности .......... без контроля четности (задано по умолчанию);
– Бит при передачи ....................................................................... ............ 8;
Массогабаритные показатели:
– Габариты, не более .............................................................. 100х58х18 мм;
– Масса, не более ..................................................................... ............. 75 г;
Климатические условия при эксплуатации:
– Температура воздуха ........................................................ от + 5 до + 40 °C;
– Влажность, не более .............................................. ....... 80 % (при + 25 °C).
| Шлюз NEVOTON BCG-1.0.4-W | 1 шт. |
| Инструкция | 1 шт. |
| Потребительская тара | 1 шт. |
| Гарантийный талон | 1 шт. |
