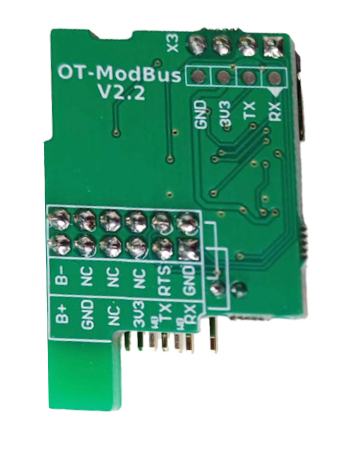

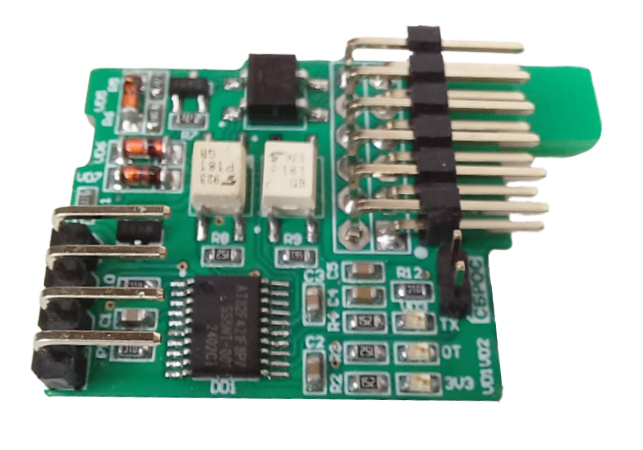

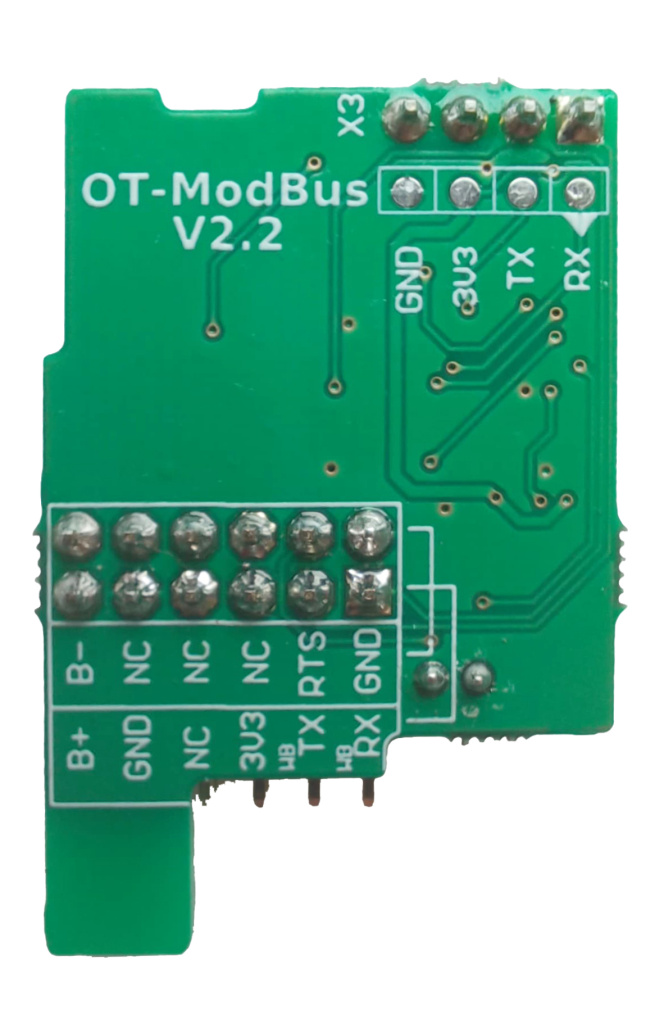

Устройство устанавливается в разъем платы контроллера WirenBoard 6/7/8 (разъемы MOD1…MOD3), подключения проводов интерфейса eBus осуществляется на клеммы соответствующего разъема («MOD OUT1. O1 и O2»…«MOD OUT 3. O1 и O2», полярность подключения не важна). Управление котлом отопления осуществляется чтением/записью регистров Modbus. Устройство управляет работой котла, имитируя собой работу внешнего термостата, что позволяет пользователю дистанционно управлять котлом, получая при этом информацию о его состоянии: наличие и тип ошибок, статус горелки и т.д.
Устройство осуществляет:
- удаленное управление котлом через контроллер Wiren Board 6/7/8 системы автоматизации;
- сбор данных с подключенных к нему по протоколу eBus котла;
- задание желаемого значения температуры теплоносителя системы отопления, либо желаемого значения комнатной температуры;
- задание «предустановленной» климатической кривой;
- удаленный контроль состояния (в т.ч. кодов возникающих ошибок) и параметров работы котла, поддерживающего протокол eBus.
1. Характеристики питания Устройства:
– Номинальное напряжение питания Устройства ..........................3,3 В;
– Род тока ...............................................................................постоянный;
– Максимальный потребляемый ток, не более ............................. 0,05 А.
2. Массогабаритные показатели:
– Габариты, не более ........................................................... 39х26х9 мм;
– Масса, не более .............................................................................. 30 г.
3. Климатические условия при эксплуатации:
– Температура воздуха .................................................. от + 5 до + 40 °C;
– Влажность, не более ................................................. 80 % (при + 25 °C).
4. Настройки интерфейса UART:
– Скорость передачи данных……...........…….19200 бод (задано по умолчанию);
– Количество стоп-бит………………………………..………………………………….1;
– Контроль четности……………………......…….……….…..без контроля четности;
– Бит при передачи………………………………..………………………………………8;
4. Настройка протокола Modbus:
– Адрес устройства по умолчанию…………………………………………………12;
– Тип Modbus соединения…………………………………………….…Modbus RTU;
– Оптимальная частота опроса Устройства……......…………..………….1 раз в с.
Инструкция 1 шт.
Гарантийный талон 1 шт.
Потребительская тара 1 шт.
